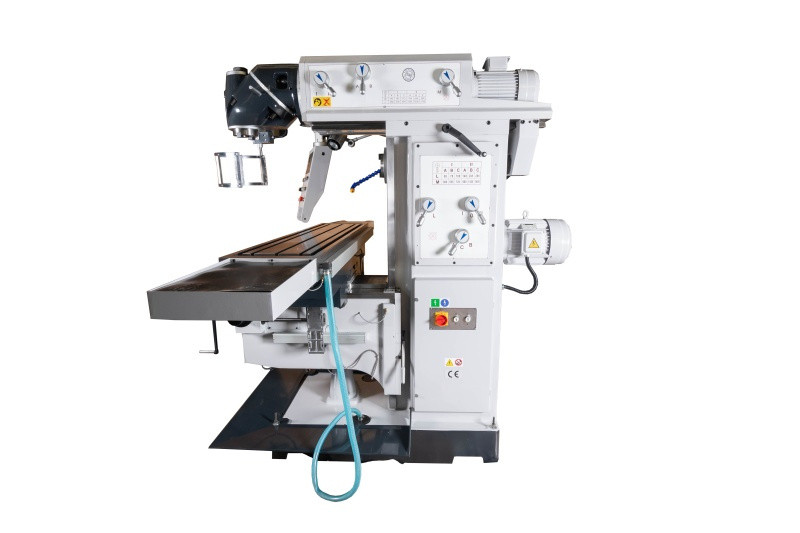

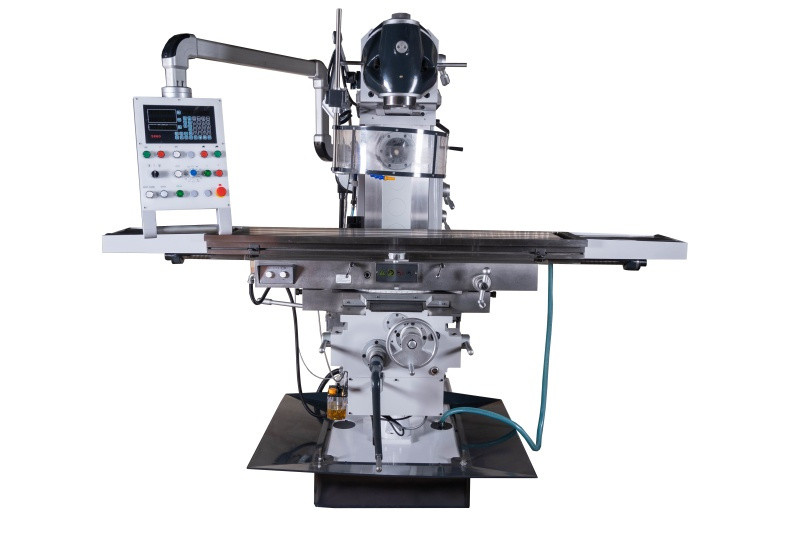

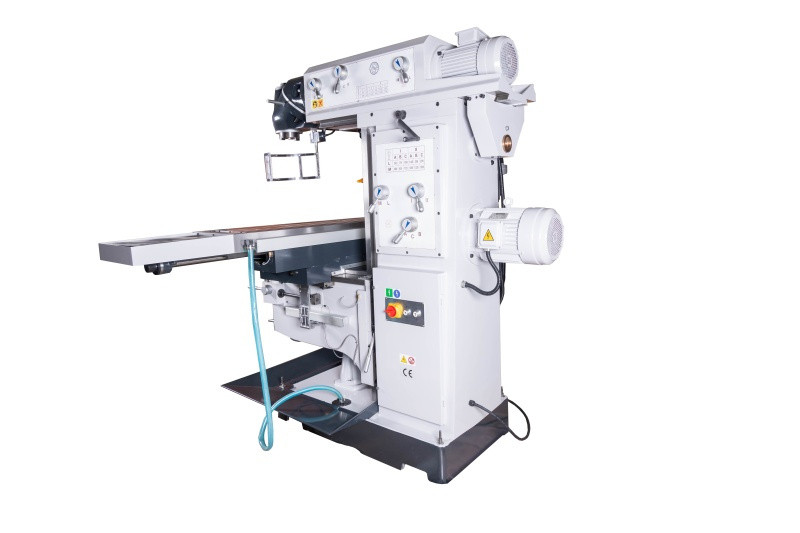

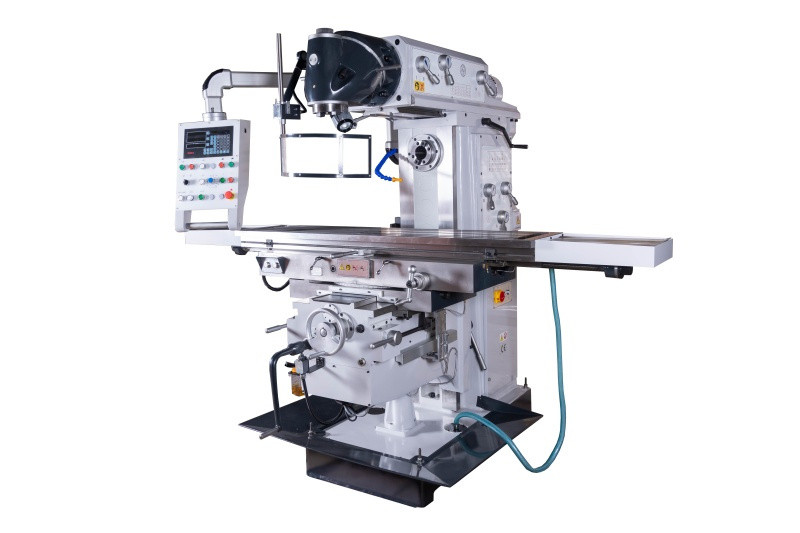

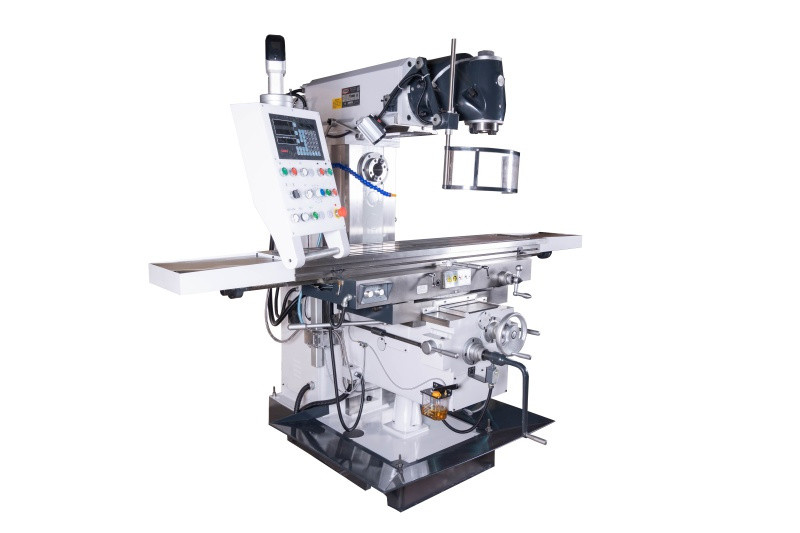

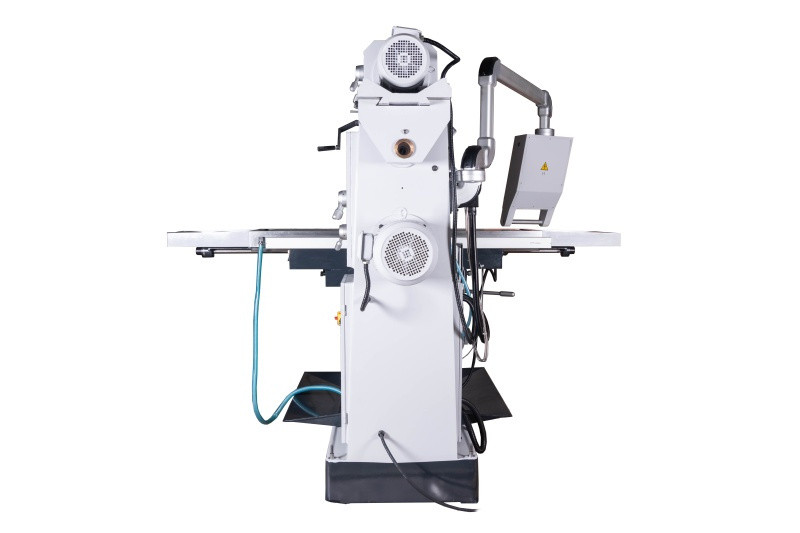

FVV-136PDS - Univerzální frézka

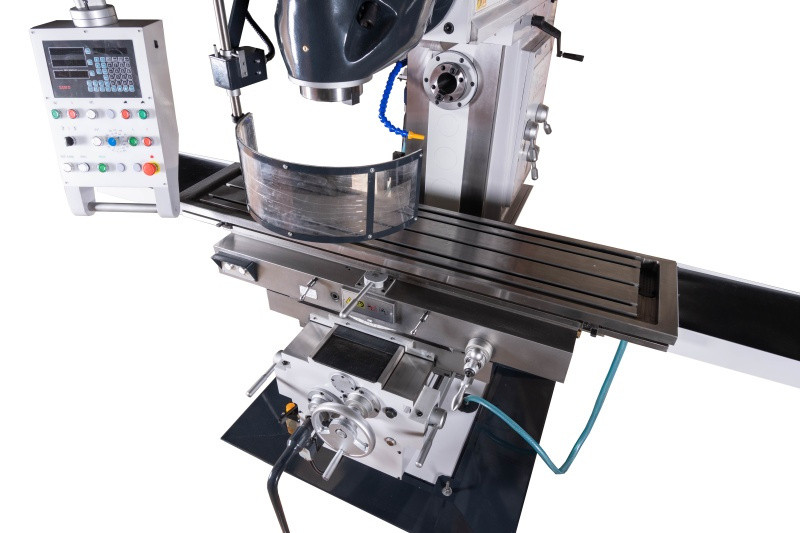

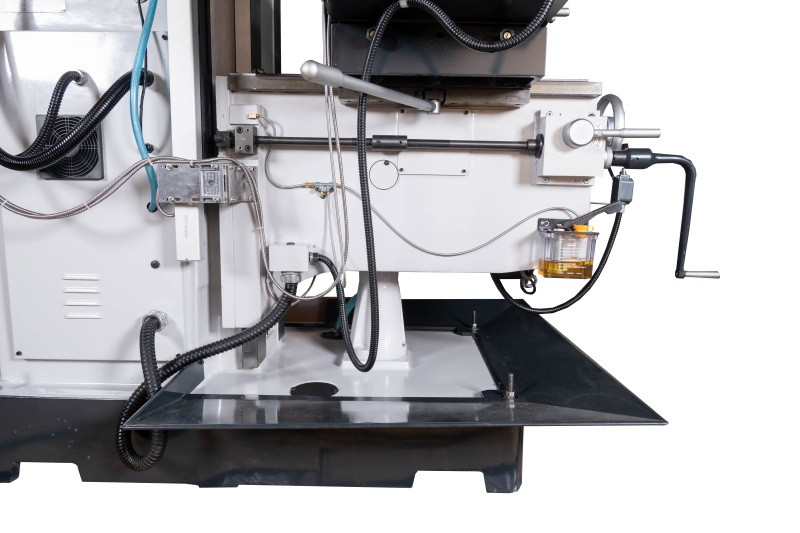

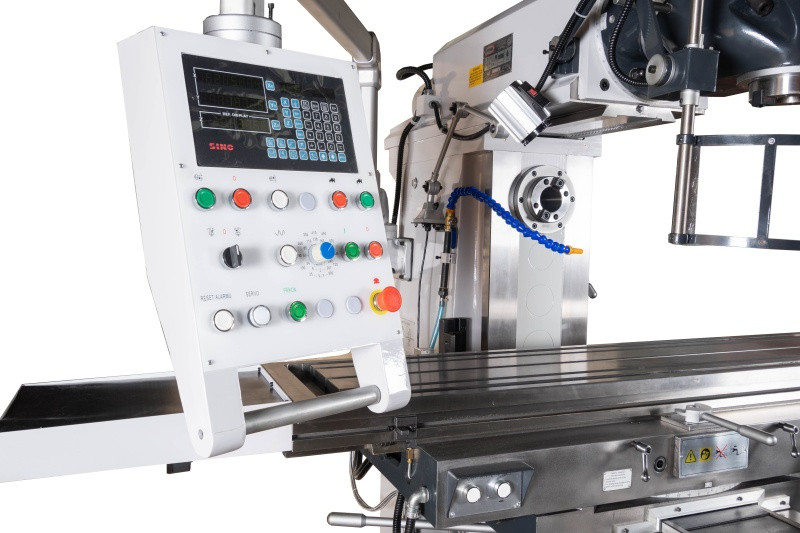

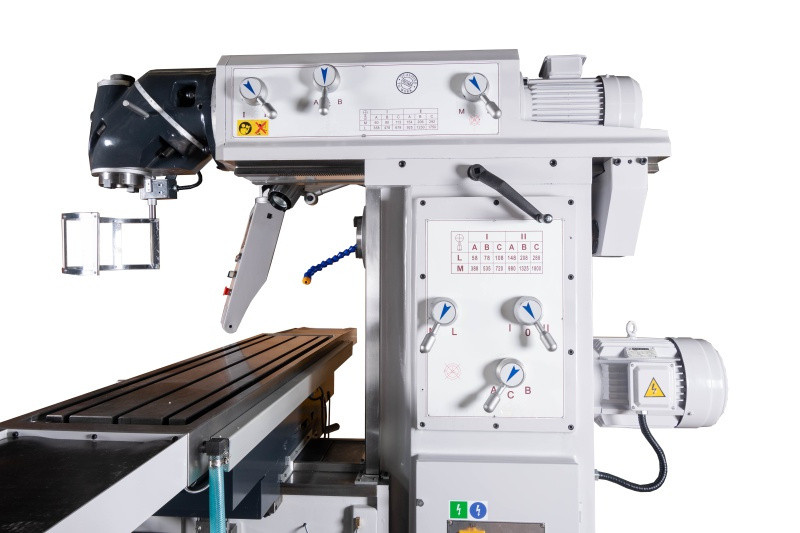

Univerzální frézka je stroj hodný pro pro běžné i přesné horizontální a vertikální frézování. Tuhá konstrukce zabezpečuje dostatečnou kvalitu opracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Kalené a jemně broušené obdélníkové vedení zajišťuje vysokou pracovní tuhost a přesnost. Přehledně umístěné ovládací prvky na otočném panelu pro nastavení otáček a jemné strojní posuvy ve všech osách (zajištěno pomocí servomotoru), zajišťují bezproblémové najetí do požadované polohy. Naopak, díky rychloposuvu ve všech třech osách ušetříte čas při přejezdech na počáteční pozice frézování. Hlava vertikálního vřetena je nastavitelná pod jakýmkoliv úhlem a díky snadnému a rychlému přenastavení lze stroj použít pro horizontální obrábění. Centrální mazání všech tří os a převodovky v olejových lázní jsou samozřejmostí.

Napětí	400 V
Příkon vertikálního motoru	4 kW
Příkon horizontálního motoru	5,5 kW
Max. průměr vertikální frézy	40 mm
Max. šíře frézování	250 mm
Otáčky vertikálního vřetena	60-1750 (12 st.) /min.
Otáčky horizontálního vřetena	38-1310 (12 st.) /min.
Vzd. vertikál. vřetene od stolu	170 - 590 mm
Vzd. od středu stolu k sloupu	220 - 540 mm
Otočný úhel náběhu otočné hlavy	360 °
Pojezd stolu X/Y/Z	1300 / 300 / 420 mm
Rychlost strojního posuvu podélný/příčný	25 - 800 mm/min.
Rychlost strojního posuvu vertikálního	8 - 267 mm/min.
Rychloposuv podélný/příčný	1 200 mm/min.
Rychloposuv vertikální	400 mm/min.
Rozměr stolu	1 650 - 360 mm
T drážka	3 x 14 / 95 mm
Max. zatížení stolu	350 kg
Vzd. osy hor. vřetena k nosnému ramenu	175 mm
Posun ramena s vertikál. vřetenem	500 mm
Rozměry stroje (d x š x v)	2 550 x 2 160 x 2 100 mm
Celková váha	2450 kg
Čistá váha	2250 kg
